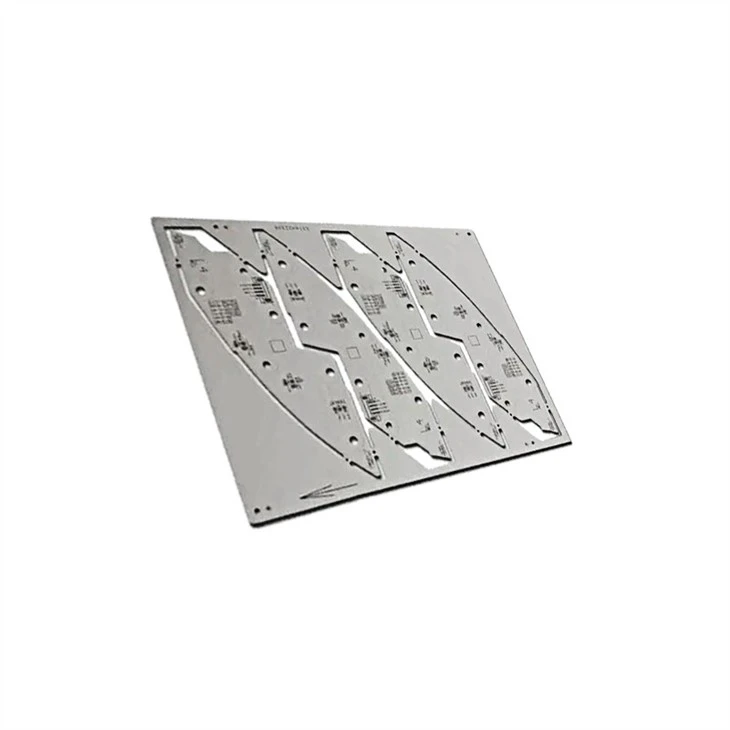

2 qatlamli alyuminiy PCB

Mahsulot detali

Mahsulot ma'lumotlar jadvali

Alyuminiy PCB tasnifi

Qo'llash turiga va dielektrik qatlam materialiga qarab, alyuminiy PCBlarni uch toifaga bo'lish mumkin:

• Umumiy maqsadli alyuminiy PCB - dielektrik qatlam epoksi shisha tolali prepregdan iborat.

• Yuqori issiqlik o'tkazuvchanligi alyuminiy PCB - dielektrik qatlam yuqori issiqlik o'tkazuvchanligiga ega bo'lgan epoksi qatronlar boshqa turdagi qatronlardan iborat.

• Yuqori chastotali va mikroto'lqinli alyuminiy PCB - dielektrik qatlam poliolefin qatroni yoki poliimid qatroni shisha tolali prepregdan iborat.

Alyuminiy PCB va echimlarni ishlab chiqarishdagi qiyinchiliklar

Bir qatlamli, ikki qatlamli yoki ko'p qatlamli alyuminiy PCB yoki MCPCB bo'ladimi, ular FR4 PCB ishlab chiqarish jarayonida juda ko'p o'xshashliklarga ega. Shunga qaramay, alyuminiy PCB, ilg'or PCB sifatida, hali ham qattiq va samarali boshqaruv va nazoratni talab qiladigan ishlab chiqarish jarayonining o'ziga xos jihatlariga ega.

• Qalin mis folga bilan ishlov berish

Alyuminiy PCBlar odatda yuqori quvvat zichligi bo'lgan quvvat qurilmalarida qo'llaniladi, shuning uchun mis folga nisbatan qalin. Mis folga qalinligi 3 oz yoki undan ko'p bo'lsa, mis o'rash iz kengligi kompensatsiyasini talab qiladi. Aks holda, chizilgandan keyin iz kengligi tolerantlikdan tashqarida bo'ladi. Shuning uchun, dizayn talablariga javob beradigan eng yaxshi iz kengligi / bo'shliq va empedans nazoratini kafolatlash uchun oldindan quyidagilarni bajarish kerak. Iz kengligi kompensatsiyasi to'g'ri ishlab chiqilishi kerak.

b. Iz ishlab chiqarishning iz kengligi/bo'shliqqa ta'sirini yo'q qilish kerak.

c. Etching omillari va reagent parametrlari qat'iy nazorat qilinishi kerak.

• Lehim niqobini chop etish

Lehim niqobini bosib chiqarish ishlab chiqarish muammosi sifatida qaraladi. Qalin mis folga ta'siridan kelib chiqqan holda, alyuminiy PCB ishlab chiqarish iz yuzasi va substrat o'rtasida katta farqga ega bo'ladi, agar tasvirni chizishdan keyin iz misining qalinligi g'ayritabiiy bo'lsa va lehim niqobi qiyin bo'ladi. Lehim niqobini silliq bosib chiqarishni ta'minlash uchun quyidagi ko'rsatmalarga rioya qilish kerak:

a. Lehim maskasi yuqori sifatli xususiyatlarga ega bo'lishi kerak.

b. Ikkita lehim niqobidan foydalaning.

c. Zarur bo'lganda, birinchi navbatda qatronlarni to'ldirish va lehim niqobini ishlab chiqarish usullariga tayaning.

•Mashina ishlab chiqarilgan

Mexanik tarzda ishlab chiqarilgan alyuminiy PCBlar mexanik burg'ulash, frezalash va qoliplashni o'z ichiga oladi va V-nicks va burg'ulash odatda ichki viteslarda qoladi, bu esa elektr quvvatini kamaytiradi. Shuning uchun, yuqori sifatli mashina ishlab chiqarishni ta'minlash uchun quyidagi tamoyillarga amal qilish kerak:

a. Kichik partiyalarni ishlab chiqarish uchun elektr frezalash va professional frezalashtirgichlardan foydalanish kerak.

b. Mog'orni shakllantirish jarayonida nazorat qilish texnikasi va naqshlariga e'tibor qaratish lozim.

c. Burg'ulashning oldini olish uchun burg'ulash parametrlari qalin mis-alyuminiy PCBlarda to'g'ri sozlanishi kerak.

LED PCB - bu alyuminiy, temir yoki mis kabi asosiy material sifatida metalldan foydalanadigan metall yadroli tenglikni. Ko'pgina hollarda, LED PCB alyuminiy PCB hisoblanadi. Alyuminiy asosan LED yorug'lik alyuminiy PCB taxtali tenglikni ishlab chiqarish uchun ishlatiladi, chunki u boshqa metallarga nisbatan arzon va engildir.

Led alyuminiy PCB taxtasi uchta qatlamdan iborat. Bu qatlamlar mis qatlamlari, dielektrik qatlamlar va alyuminiy taglik qatlamlaridir. Eng yuqori qatlam mis qatlami bo'lib, u PCBdagi elektr aloqalarini amalga oshiradi. Ushbu qatlam barcha turdagi PCBlarda standart hisoblanadi. Ushbu qatlamni himoya qilish uchun sirt ishlov berish qo'llaniladi. Mis mukammal elektr o'tkazuvchanligini ta'minlaydi va kontaktlarning zanglashiga olib keladi.

Keyingi qatlam dielektrik qatlam bo'lib, u metall yadroli PCBlarda juda muhimdir. Ushbu dielektrik qatlam izolyator vazifasini bajaradi va asosiy alyuminiy qatlamidagi oqim oqimini oldini oladi. Bu qatlam mukammal issiqlik o'tkazuvchanligiga ega, bu issiqlik tarqalishiga yordam beradi.

PCB ning oxirgi qatlami alyuminiydan tayyorlangan asosiy qatlamdir. Bu qatlam kengashni o'ziga xos qiladi va unga alohida o'ziga xoslikni beradi. Asosiy qatlam tufayli PCB FR-4 ga qaraganda mustahkamroq. U aşınmaya va yuqori haroratga bardosh bera oladi. Bundan tashqari, uning sovutish ta'siri juda yaxshi. U mis va temirdan engilroq.

Agar sizda alyuminiy PCB kartasi talablari bo'lsa, biz bilan bog'laning.
