HDI 1 plus n plus 1 elektron plata

HDI - yuqori zichlikdagi o'zaro bog'lanish platasi, yuqori zichlikdagi o'zaro bog'lanish (HDI) orqali ishlab chiqarilgan bosilgan elektron plata. Bosilgan elektron plata - bu o'tkazgich simlari bilan to'ldirilgan izolyatsion materiallardan tashkil topgan strukturaviy element. Bosilgan elektron plata yakuniy mahsulotga aylantirilganda, unga integral mikrosxemalar, tranzistorlar (tranzistorlar, diodlar), passiv komponentlar (rezistorlar, kondansatörler, konnektorlar va boshqalar) va boshqa turli xil elektron qismlar o'rnatiladi.

Ta'rif

Mahsulot detali

Elektron sanoati o'zgarishda davom etar ekan. Elektron mahsulotlar engillik, noziklik, qisqalik va miniatyura uchun rivojlanmoqda va tegishli bosma taxtalar ham yuqori aniqlik, nozik chiziq va yuqori zichlik muammolariga duch kelmoqda. Jahon bozoridagi elektron platalarning tendentsiyasi yuqori zichlikdagi o'zaro bog'liq mahsulotlarda ko'rlikni joriy qilishdir. Ko'milgan avizolar vaqtni samaraliroq tejaydi va chiziq kengligi va qatorlar oralig'ini ingichka va torroq qiladi.

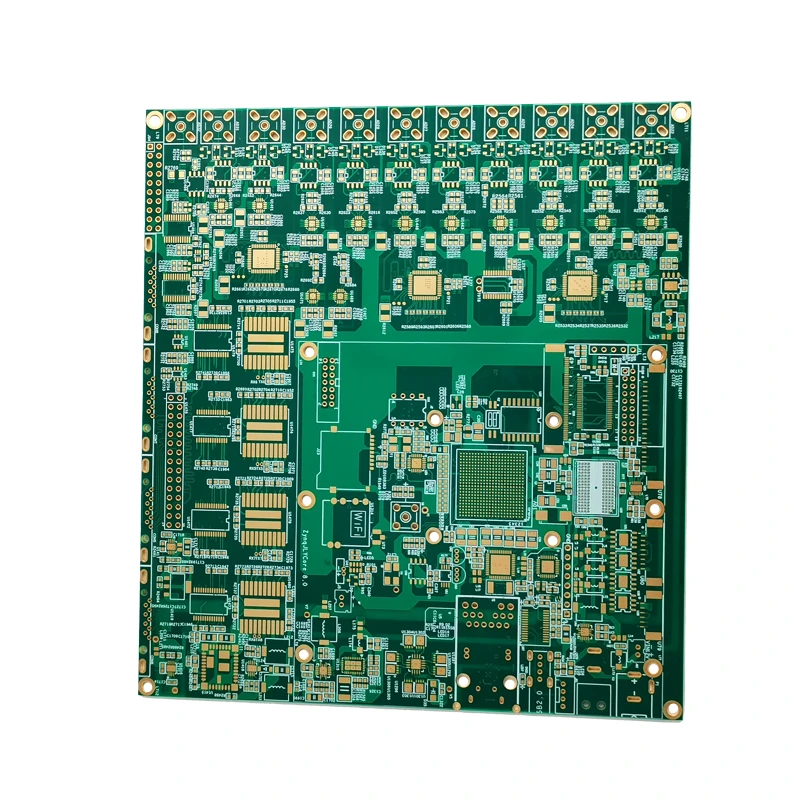

PCB HDI 1+n+1 Board

Qatlamlar: 8

Asosiy material: FR4 Oliy Tg

Qalinligi: 1,6±{2}},10mm

Minimal teshik hajmi:0.15mm

Minimal chiziq kengligi/boʻsh joy:{0}}.10mm/0.10mm

Ichki qatlam PTH va chiziq orasidagi minimal bo'shliq: 0,2 mm

Hajmi: 225mm × 168mm

Yuzaki ishlov berish: ENIG

Mutaxassisligi: mis bilan qoplangan yopilish orqali lazer, VIPPO texnologiyasi, ko'milgan teshik

Ilovalar: Kompyuter



HDI N plus n plus N turi

1 ortiqcha N ortiqcha 1

1+N+1

1 plyus N plyus 1 stacking turida "1" yadroning har ikki tomonida bitta ketma-ket laminatsiyani bildiradi. Uzluksiz laminatsiya jami N plyus 2 qatlam uchun ikkita mis qatlamini qo'shadi. Yuqori qatlamda teshiklarni joylashtirish imkonini beruvchi qo'shimcha laminat mavjud. Ushbu tuzilma kirish / chiqish soni past bo'lgan BGAlar uchun javob beradi va uning o'rnatish barqarorligi yaxshi.


2 ortiqcha N ortiqcha 2

2+N+2

Endi yuqorida ko'rsatilgan 2 plyus N va 2 stekni ko'rib chiqing. Ushbu tuzilma yuqori zichlikdagi o'zaro bog'lanishlarning 2 qatlamini o'z ichiga oladi va kichikroq maydonlar va yuqori kiritish/chiqarish soniga ega BGAlar uchun javob beradi. Ushbu dizaynlar odatda yuqori darajadagi signalizatsiya dasturlarida ishlatiladigan staggered yoki stacked mikrovialarni to'ldirish uchun misdan foydalanadi.


Har qanday qatlam

Any layer

Har qanday qatlam tuzilishi HDI dizaynida qo'llaniladigan yana bir yondashuvdir. Har qanday qatlamli PCB VI sinf HDI standartidan so'ng HDI PCB dizaynidagi keyingi darajadagi taraqqiyotdir. Har qanday qatlam texnologiyasidan yuqori darajadagi o'zaro ulanish ilovalari uchun foydalanish mumkin, chunki barcha mikrovia qatlamlari bir-biriga ulanishi mumkin.

Ushbu usulda mikrog'ovak qatlamlar prepregda qayta taqsimlash qatlamlari sifatida ishlatiladi yoki ular prepregda suzadi deb aytish mumkin. Qatlamdagi mikrovialar birinchi navbatda burg'ulash, to'ldirish, elektrokaplama, bosib chiqarish, o'rnatish va laminatsiyalash jarayonidan so'ng quriladi. Keyin, xuddi shu jarayondan so'ng, boshqa qatlamlar mavjud qatlamlar ustiga qo'yiladi.


HDI ilovalari

Elektron dizayn butun mashinaning ish faoliyatini doimiy ravishda yaxshilash bilan birga, uning hajmini kamaytirishga ham harakat qilmoqda. Mobil telefonlardan aqlli qurollarga qadar kichik portativ mahsulotlarda "kichik" abadiy izlanishdir. Yuqori zichlikli integratsiya (HDI) texnologiyasi elektron ishlash va samaradorlik uchun yuqori standartlarga javob beradigan yakuniy mahsulot dizaynini ko'proq miniatyuralashtirish imkonini beradi. HDI mobil telefonlar, raqamli (kamera) kameralar, noutbuklar, avtomobil elektronikasi va boshqa raqamli mahsulotlarda keng qo'llaniladi, ular orasida mobil telefonlar eng keng tarqalgan. HDI platalari odatda yig'ish usuli bilan ishlab chiqariladi. Oddiy HDI taxtalari asosan bir martalik yig'ilishdir va yuqori darajadagi HDI ikki yoki undan ortiq yig'ish texnologiyasidan foydalanadi, shu bilan birga stacking, elektrokaplama va lazerli to'g'ridan-to'g'ri burg'ulash kabi ilg'or PCB texnologiyalaridan foydalanadi. Yuqori sifatli HDI platalari asosan 5G mobil telefonlarida, ilg'or raqamli kameralarda, IC tashuvchi platalarda va boshqalarda qo'llaniladi.


Beton FAQ

1-savol. Kotirovka uchun nima kerak?

1.Gerber fayli & Bom roʻyxati.

2.Biz uchun pcba yoki pcba namunasining aniq rasmlari.

3. PCBA uchun sinov usuli.

2-savol. Mening fayllarim xavfsizmi?

Sizning fayllaringiz to'liq xavfsizlik va xavfsizlikda saqlanadi. Biz intellektual mulkni himoya qilamiz, chunki mijozlarimiz hech qachon uchinchi shaxslar bilan baham ko'rilmaydi.

Q3.MOQ?

MOQ yo'q. Biz kichik va katta hajmdagi ishlab chiqarishni moslashuvchanlik bilan boshqarishga qodirmiz.

4-savol. Eltib berish narxi?

Yuk tashish narxi mahsulotning maqsadi, vazni, qadoqlash hajmi bilan belgilanadi. Iltimos, sizga yukni taklif qilishimiz kerak bo'lsa, bizga xabar bering.

5-savol. PCB sifatini qanday ta'minlash mumkin?

Bizning PCBlarimiz 100 foiz sinov, jumladan Flying Probe Test, E-test va AOI.
