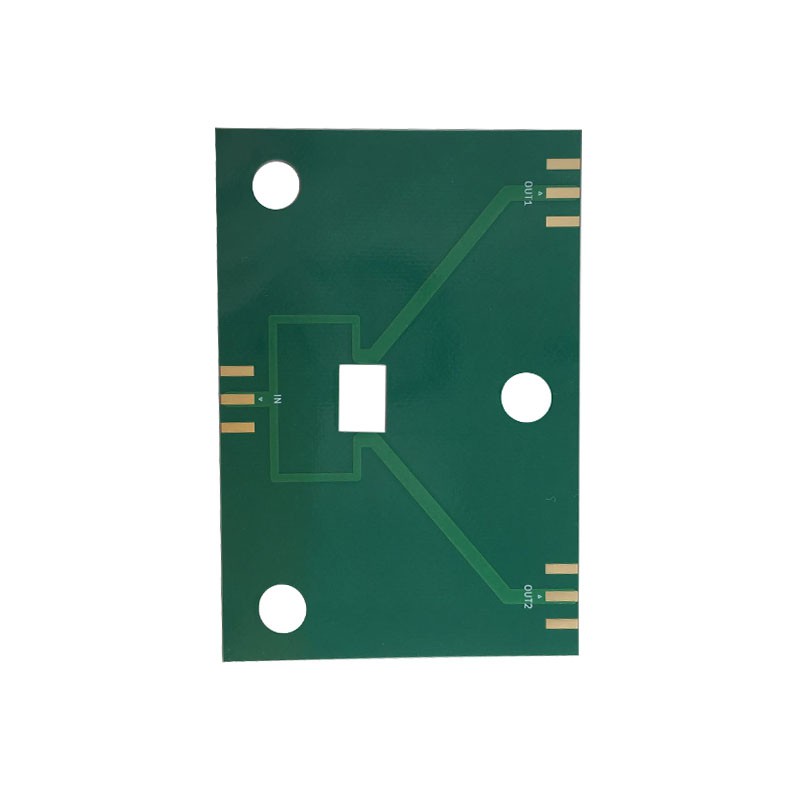

RT5870 PCB yuqori chastotali elektron plata
Yuqori chastotali PCB va simulyatsiya uchun mijozning prototiplari uchun RT5870 dielektrik materialidan foydalanish -3dB chiqishini talab qiladi. Va RT5870 PCB yuqori chastotali elektron plataning dielektrik qalinligi: 0,7874 mm.
Ta'rif
RT5870 PCB yuqori chastotali elektron plata parametri
|
Mahsulot nomi: |
RT5870 PCB yuqori chastotali elektron plata |
Material: |
Rojer RT5870 |
|
Kengash qalinligi: |
0,89 mm |
Dielektrik qalinligi: |
0.7874 |
|
Mis qalinligi: |
1 oz |
PTH Cu qalinligi |
>=20umm |
|
Lehim niqobi: |
KSM-S6189, GL39 Yashil |
Silkscreen: |
TaiYo S-380W, Oq |
|
Yuzaki ishlov berish |
ENIG |
Slot hajmi: |
0.70 mm |
RT/duroid® 5870 /5880 Yuqori chastotali laminatlar ma'lumotlar jadvali
| MULK | TITIK QIMMATLAR | DIRECTIONITS [3] | BIRLIKLAR[3] | SHART | SINOV USULLARI | |||||||||
| RT/duroid 5870 | RT/duroid 5880 | |||||||||||||
| [1]Dielektrik doimiysi, er Jarayon |
2.33 2.33 ± 0.02 spetsifikatsiya. |
2.20 2,20 ± 0,02 spetsifikatsiya. |
Z Z |
N/A | C24/23/50 C24/23/50 |
1 MGts IPC-TM-650 2.5.5.3 10 gigagertsli IPC-TM 2.5.5.5 |
||||||||
| [4]Dielektrik doimiysi, er Dizayn |
2.33 | 2.20 | Z | N/A | 8 Gigagerts - 40 Gigagerts | Differensial faza uzunligi Usul |
||||||||
| Dissipatsiya koeffitsienti, tan d | 0.0005 0.0012 |
0.0004 0.0009 |
Z Z |
N/A | C24/23/50 C24/23/50 |
1 MGts IPC-TM-650, 2.5.5.3 10 gigagertsli IPC-TM-2.5.5.5 |
||||||||
| erning issiqlik koeffitsienti | -115 | -125 | Z | ppm / daraja | -50 - 150 daraja | IPC-TM-650, 2.5.5.5 | ||||||||
| Ovoz qarshiligi | 2 X 107 | 2 X 107 | Z | Mohm sm | C96/35/90 | ASTM D257 | ||||||||
| Yuzaki qarshilik | 2 X 107 | 3 X 107 | Z | Mohm | C/96/35/90 | ASTM D257 | ||||||||
| Maxsus issiqlik | 0.96 (0.23) | 0.96 (0.23) | N/A | J/g/K (kal/g/C) |
N/A | Hisoblangan | ||||||||
| Kuchlanish moduli | Sinov 23 daraja |
100 da sinov daraja |
23 daraja haroratda sinab ko'ring | 100 da sinov daraja |
N/A | MPa (kpsi) | A | ASTM D638 | ||||||
| 1300 (189) | 490 (71) | 1070 (156) | 450 (65) | X | ||||||||||
| 1280 (185) | 430 (63) | 860 (125) | 380 (55) | Y | ||||||||||
| yakuniy stress | 50 (7.3) | 34 (4.8) | 29 (4.2) | 20 (2.9) | X | |||||||||
| 42 (6.1) | 34 (4.8) | 27 (3.9) | 18 (2.6) | Y | ||||||||||
| yakuniy kuchlanish | 9.8 | 8.7 | 6.0 | 7.2 | X | % | ||||||||
| 9.8 | 8.6 | 4.9 | 5.8 | Y | ||||||||||
| Kompressiv modul | 1210 (176) | 680 (99) | 710 (103) | 500 (73) | X | MPa (kpsi) | A | ASTM D695 | ||||||
| 1360 (198) | 860 (125) | 710 (103) | 500 (73) | Y | ||||||||||
| 803 (120) | 520 (76) | 940 (136) | 670 (97) | Z | ||||||||||
| yakuniy stress | 30 (4.4) | 23 (3.4) | 27 (3.9) | 22 (3.2) | X | |||||||||
| 37 (5.3) | 25 (3.7) | 29 (5.3) | 21 (3.1) | Y | ||||||||||
| 54 (7.8) | 37 (5.3) | 52 (7.5) | 43 (6.3) | Z | ||||||||||
| yakuniy kuchlanish | 4.0 | 4.3 | 8.5 | 8.4 | X | % | ||||||||
| 3.3 | 3.3 | 7.7 | 7.8 | Y | ||||||||||
| 8.7 | 8.5 | 12.5 | 17.6 | Z | ||||||||||
| Namlikni yutish | 0.02 | 0.02 | N/A | % | ,062" (1,6 mm) D48/50 |
ASTM D570 | ||||||||
| Issiqlik o'tkazuvchanligi | 0.22 | 0.20 | Z | W/m/K | 80 daraja | ASTM C518 | ||||||||
| koeffitsienti Termal kengayish |
22 28 173 |
31 48 237 |
X Y Z |
ppm / daraja | 0-100 daraja | IPC-TM-650, 2.4.41 | ||||||||
| Td | 500 | 500 | N/A | TGA darajasi | N/A | ASTM D3850 | ||||||||
| Zichlik | 2.2 | 2.2 | N/A | gm/sm3 | N/A | ASTM D792 | ||||||||
| Mis qobig'i | 27.2 (4.8) | 31.2 (5.5) | N/A | pli (N/mm) | 1 unsiya (35 mm) EDC folga lehim floatidan keyin |
IPC-TM-650 2.4.8 | ||||||||
| Yonuvchanlik | V-0 | V-0 | N/A | N/A | N/A | UL94 | ||||||||
| Qo'rg'oshinsiz jarayon Mos |
Ha | Ha | N/A | N/A | N/A | N/A | ||||||||
RT5870 PCB yuqori chastotali elektron plataning afzalligi nima
RT5870 quyidagi afzalliklarga ega keng tarqalgan yuqori chastotali PCB materialidir:
- Kam dielektrik yo'qotish: RT5870 past dielektrik yo'qotish xususiyatlariga ega, ya'ni yuqori chastotali ilovalarda signal uzatish paytida energiya yo'qotilishini kamaytirishi va signal ravshanligi va barqarorligini saqlashga yordam beradi.
- Zo'r yuqori chastotali ishlash: RT5870 mukammal yuqori chastotali ishlashga ega va yuqori chastota diapazonida barqaror signal uzatish va elektr ish faoliyatini ta'minlay oladi.
- Ajoyib termal barqarorlik: RT5870 materiali yaxshi termal barqarorlikka ega, yuqori haroratli muhitda barqaror ishlashni saqlab turishi mumkin va deformatsiyaga yoki ishlashning pasayishiga moyil emas.
- O'lchov barqarorligi: RT5870 materiali yaxshi o'lchamli barqarorlikka ega va hatto uzoq muddatli yuqori harorat va yuqori namlik muhitida ham shakli va o'lchami barqarorligini saqlab qolishi mumkin.
- Qayta ishlash qobiliyati: RT5870 materialini qayta ishlash nisbatan oson, murakkab PCB dizaynlari ehtiyojlarini qondira oladi va umumiy tenglikni qayta ishlash usullari orqali qayta ishlanishi mumkin
RT5870 PCB yuqori chastotali elektron plataning qo'llanilishi nima
RT5870 PCB yuqori chastotali elektron plata turli xil yuqori chastotali ilovalarda keng qo'llaniladi, asosan quyidagi jihatlarni o'z ichiga oladi:
- Aloqa uskunalari: RT5870 PCB simsiz aloqa uskunalarida keng qo'llaniladi, masalan, tayanch stansiya antennalari, antenna tarqatish tizimlari, mikroto'lqinli aloqa uskunalari va boshqalar. Uning past dielektrik yo'qotilishi va mukammal yuqori chastotali ishlashi ushbu qurilmalarda samarali signal uzatish va qabul qilish imkonini beradi.
- Radar tizimi: Radar tizimlari signallarni yuqori chastotali muhitda tez va aniq uzatishi va qayta ishlashi kerak. RT5870 PCB barqaror yuqori chastotali ishlash va mukammal termal barqarorlikni ta'minlaydi, bu uni radar tizimlarida keng tarqalgan material tanloviga aylantiradi.
- Sun'iy yo'ldosh aloqasi: Sun'iy yo'ldosh aloqa tizimlari signal uzatishning barqarorligi va ishlashi uchun juda yuqori talablarga ega. RT5870 PCB ushbu talablarga javob berishi mumkin va sun'iy yo'ldosh aloqa uskunalarini ishlab chiqarish va texnik xizmat ko'rsatishda keng qo'llaniladi.
- RF elektron uskunalari: RF kuchaytirgichlari, RF filtrlari, RF kalitlari va boshqalar kabi RF elektron uskunalari signalni qayta ishlash va uzatishga erishish uchun yuqori chastotali elektron platalarni talab qiladi. RT5870 PCB yaxshi yuqori chastotali xarakteristikalar va o'lchovli barqarorlikni ta'minlaydi va ushbu qurilmalar uchun mos keladi. ishlab chiqarish.
- Tibbiy asbob-uskunalar: Ba'zi tibbiy asbob-uskunalar, ayniqsa simsiz tibbiy asbob-uskunalar, shuningdek, ma'lumotlarni uzatish va signalni qayta ishlashga erishish uchun yuqori chastotali elektron platalarni talab qiladi. RT5870 PCB ushbu uskunaning yuqori chastotali ishlash ehtiyojlarini qondira oladi.
RT5870 PCB yuqori chastotali elektron plata FQA
1.RT5870 PCB ning asosiy xususiyatlari qanday?
- RT5870 PCB odatda past dielektrik doimiy (e), past dielektrik yo'qotish tangensi (tand), yuqori termal barqarorlik va mukammal o'lchov barqarorligini namoyish etadi, bu uni yuqori chastotali kontaktlarning zanglashiga olib keladi.
2.RT5870 PCB uchun qanday ilovalar mos keladi?
- RT5870 PCB simsiz aloqa tizimlari, radar tizimlari, sun'iy yo'ldosh aloqa qurilmalari, RF (Radiochastota) elektron qurilmalari va mikroto'lqinli davrlar kabi turli xil yuqori chastotali ilovalarda keng qo'llaniladi.
3.RT5870 PCB boshqa yuqori chastotali elektron plata materiallari bilan qanday taqqoslanadi?
- RT5870 PCB o'zining ajoyib elektr xususiyatlari balansi bilan mashhur bo'lib, uni yuqori chastotali ilovalar uchun mashhur tanlovga aylantiradi. Boshqa materiallar bilan taqqoslaganda, RT5870 PCB signalning yaxlitligi va ishonchliligi nuqtai nazaridan yaxshiroq ishlashni taklif qilishi mumkin.
4.RT5870 PCB bilan loyihalashda qanday omillarni hisobga olish kerak?
- RT5870 PCB-ni loyihalashda pcb dizayneri impedans nazorati, signalning yaxlitligi, termal boshqaruv kabi omillarni hisobga olishi kerak. Lekin tashvishlanmang. Buyurtma berganingizda, bizning muhandisimiz siz uchun DFM tekshiruvini taqdim etadi. Agar biron bir texnik savol bo'lsa, biz optimal ishlash va ishonchlilikni ta'minlash uchun sizning tasdiqlashingiz uchun EQ va ishlaydigan Gerberni yuboramiz.
5.RT5870 PCB yuqori chastotali elektron platani qayerdan sotib olsam bo'ladi?
- Beton Technology sizning eng yaxshi tanlovingizdir, fabrikamız 18 yildan ortiq vaqt davomida pcb ishlab chiqargan va narx bozorda raqobatbardosh va sifatga ishonch hosil qilish mumkin!
