Shtamp teshigi, V-CUT, qaysi biri tenglikni paneli uchun yaxshiroq

PCB paneli uchun qaysi biri yaxshiroq?
Avvalo, nima uchun jumboq ~ tushunishimiz kerak
Panel ishlab chiqarish ehtiyojlarini qondirish uchun mo'ljallangan. Misol uchun, ba'zi mijozlarning taxtalari juda kichik, bu armatura tayyorlash talablariga javob bermaydi. Ayni paytda ishlab chiqarish uchun turli xil taxtalarni birlashtirish kerak.
Bundan tashqari, ba'zi bir maxsus shaklli tenglikni platalari mavjud va panel, shuningdek, tenglikni platalaridan foydalanish darajasini yaxshilash, shu bilan isrofgarchilikdan qochish va xarajatlarni kamaytirishdir.
SMTni joylashtirish jarayonida u SMTni joylashtirishning payvandlash samaradorligini samarali oshirishi mumkin.
Endi siz panelning sababini tushunganingizdan so'ng, V-CUT va shtamp teshigi nima ekanligini tushunamiz.

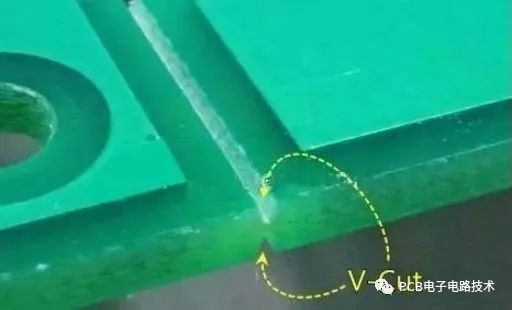

V-kesim ikkita shpon o'rtasida va qoplama va jarayon qirrasi o'rtasida "V" shaklini tashkil etuvchi V shaklidagi bo'linish chizig'iga ishora qiladi; u sindirilgan va payvandlashdan keyin ajratilgan.

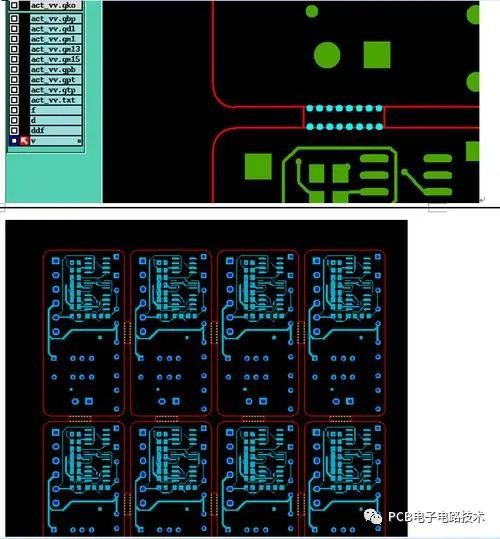

Shtamp teshigi asosiy taxtaning o'rnatilishi ichida va kichik taxtalar qovurg'alar bilan bog'lanishi kerak. Kesishni osonlashtirish uchun, shtamplarning chetidagi teshiklarga o'xshash qovurg'alarda bir nechta kichik teshiklar ochiladi.
Jigsawning ushbu ikki usulidan qaysi birini tanlash kerak? Aslida, har birining o'ziga xos afzalliklari va kamchiliklari bor. Buni qanday aytishim kerak? Iltimos, quyida o'qing:

Ikki tomonlama V shaklidagi oluklardan foydalanilganda, V shaklidagi yivlarning chuqurligi taxminan 1/3 (har ikki tomondagi oluklar yig'indisi) da nazorat qilinishi kerak va yiv o'lchami aniq va chuqur bo'lishi kerak. forma.
Shtamp teshiklaridan foydalanganda shuni ta'kidlash kerakki, payvandlash paytida tenglikni taxtasidagi notekis kuch tufayli deformatsiyani oldini olish uchun qirralarning har bir jigsa taxtasi atrofida teng ravishda taqsimlanishi kerak.
Shtamp teshigining joylashuvi butun mashinaning mijozning yig'ilishiga ta'sir qilishdan paneli ajratilgandan so'ng shtamp teshigidagi qoldiq burrning oldini olish uchun PCBning ichki tomoniga yaqin bo'lishi kerak.
Dairesel, V-CUT kabi tartibsiz PCB plitalari uchun panelni ulash uchun shtamp teshiklaridan foydalanish mumkin emas, shuning uchun shtamp teshiklari ko'pincha maxsus shakldagi taxtalarda qo'llaniladi.

Panel taxtalarida shtamp teshiklarini tayyorlash uchun texnik xususiyatlar
1. Shtamp teshiklari: 0.60 mm (diametri) 5 dan 8 gacha bo'lgan teshiklarni guruh sifatida bir qator (ikki qator kerak) tashkil qilish tavsiya etiladi.
2. Ikki qatorli taxtalar va taxtalar o'rtasida kamida 1,2 mm masofa bo'lishi kerak (odatda 1,6 yoki 2,0 mm).
3. Teshikning cheti va boshqa teshikning cheti orasidagi masofa kamida 0,25 mm dan 0,35 mm gacha bo'lishi kerak (etarlicha qo'llab-quvvatlashni ta'minlash uchun).
4. Shtamp teshigi taxta ramka chizig'ining markaziy chizig'iga qo'shilishi yoki taxtaning 1/3 qismiga cho'zilishi tavsiya etiladi, agar taxta chetida sim bo'lsa, undan qochish kerak.
5. Shtamp teshigini qo'shgandan so'ng, teshikning ikki tomonining shakli to'g'ri chiziq yoki (ark) bilan bog'langan bo'lishi kerak, shuning uchun ko'proq kesishni oldini olish uchun kesish orqali pozitsiyani aniqlash oson.
