PCB teshikka bardoshliligini aniqlash uchun qanday maslahatlar mavjud

Oct 24, 2022

PCB dizaynida unutilgan mavzulardan biri komponentlarni o'rnatish uchun teshiklardir. Teshik o'lchamlari bo'yicha toleranslar PTH komponentlarining to'g'ri o'rnatilishini ta'minlash uchun PCB ishlab chiqarishda ko'rsatilgan.

Altium Designer PCB loyihalash dasturi prokladkalar va vilkalaringizga teshikka chidamlilik xususiyatlarini qo'shishi mumkin, ular matkap jadvaliga kiritish orqali ishlab chiqaruvchiga o'tkaziladi. Keyingi PCB dizaynidagi teshiklar hajmini tezda aniqlashga yordam beradigan beshta maslahat.


Tolerantlik

Komponent maʼlumotlar varaqlarida qarish, eskirish, harorat, qoplama, materiallar, ishlov berish va hokazolardagi oʻzgarishlarga moslashish uchun ortiqcha/minus toleranslar roʻyxati keltirilgan. Masalan, 1/4 vattlik rezistor ishlab chiqaruvchining maʼlumotlar varagʻida sim diametri 0 koʻrsatilgan.{ {4}}22 ± 0.003. Shuning uchun haqiqiy diametr 0,019 dan 0,025 gacha o'zgarishi mumkin.

Odatda PCB ishlab chiqaruvchilari ±{0}} teshikka chidamliligini belgilaydi.004. Tel har doim tolerantlik zonasining katta yoki kichik uchida bo'lsin, teshikka to'g'ri kelishi kerak. Shuning uchun, minimal teshik o'lchami maksimal rezistor qo'rg'oshin tolerantligiga (0.{{10}}22 rezistor qo'rg'oshin plyus 0,003 rezistor qo'rg'oshin tolerantligiga), plyus 0,004 PCB teshikka chidamliligiga mos kelishi kerak. Shuning uchun, 0,022 plyus 0,003 plyus 0,004=0,029 dyuym, taxtada ruxsat etilgan eng kichik teshik o'lchami.

Burg'ilash paytida matkap kamroq eskiradi. Shu bilan bir qatorda, matkap teshikda biroz tebranishi yoki chayqalishi mumkin, natijada biroz kattaroq teshik paydo bo'ladi. Keyin teshiklar qoplanadi va har bir partiya yoki taxtadagi joy uchun qoplama qalinroq yoki ingichka bo'lishi mumkin. Bundan tashqari, ishlov berish jarayonida PCB substratining termal kengayishi yoki qisqarishini hisobga olishingiz kerak. Shuning uchun, PTH qismlarini to'g'ri joylashtirishni ta'minlash uchun dizayn jarayonida teshik bardoshliklari juda muhimdir. Asosiy qoida shundan iboratki, barcha toleranslar, burg'ulash eskirishi yoki tebranishlari va qoplama o'zgarishlariga moslashish uchun simning diametridan 0.007" kattaroq tenglik bloklari teshiklarini yasash kerak. Altium Designerda standart teshikka bardoshlilik qiymati yo'q. Teshik tolerantlik xususiyatlarini Pad va Properties dialog oynasida sozlashingiz mumkin.Teshik tolerantliklari va standart qiymatlarni Pad Via Library paneli va Footprint Library orqali ham o‘rnatish mumkin.


PCB teshikka bardoshliligini aniqlash uchun 5 ta maslahat


Altium Designer-dagi teshik tolerantliklariga bir necha xil usullar yordamida kirish va tahrirlash mumkin, biz ularni quyida ko'rib chiqamiz. Har bir usulda siz minimal (-) va maksimal (plyus) teshikka chidamlilik xususiyatlarini o'rnatishingiz mumkin.

Altium Designer-dagi teshik tolerantliklariga bir necha xil usullar yordamida kirish va tahrirlash mumkin, biz ularni quyida ko'rib chiqamiz. Har bir usulda siz minimal (-) va maksimal (plyus) teshikka chidamlilik xususiyatlarini o'rnatishingiz mumkin.


Maslahat 1 - Maxsus prokladkalar va vizalar uchun teshikka chidamlilik xususiyatlarini o‘rnating

Siz individual xususiyatlarga asoslangan toleranslarni tezda o'rnatishingiz mumkin.

Sichqonchaning o'ng tugmachasini bosing yoki maydonchani bosing va "Xususiyatlar" ni tanlang. Pad Properties dialog oynasida (1-rasm), Hole Information-da teshikka chidamlilikni tahrirlang.

Teshikdan o'tish xususiyatlari dialog oynasida, 2-rasmdagi "Tolerantlik" yuqori chap burchagidagi teshik tolerantligini tahrirlang.

pcb tolerance

1-rasm Pad xususiyatlari dialog oynasida teshik tolerantligini o'rnatish 2-rasm Via xususiyatlari dialog oynasida teshikka chidamliligini o'rnatish


Maslahat 2 - Teshik toleranslarini oʻrnatish uchun Pad yoki Through Hole shablonlaridan foydalaning


Teshik tolerantliklarini pad yoki teshik shablonlari yordamida ham belgilashingiz mumkin.

Pad Via Library-ni sichqonchaning o'ng tugmasi bilan bosing va Andoza orqali qo'shish yoki Pad shablonini qo'shish-ni tanlang. Teshik tolerantligi "Teshik haqida ma'lumot" da o'rnatilishi mumkin.


Maslahat 3 Bir vaqtning o'zida bir nechta prokladkalar yoki Viaslar uchun teshikka chidamlilik xususiyatlarini o'rnating

Qulaylik bilan siz bir vaqtning o'zida bir nechta prokladkalar yoki viteslar uchun teshikka chidamlilikni o'rnatishingiz mumkin.

3-rasmda ko'rsatilganidek, "PCB inspektori" panelini oching. "Ob'ektga xos" paneli ostidagi o'ng ustunga kerakli teshikka chidamlilik qiymatlarini o'rnatish va kiritish uchun tenglikni o'rnatish uchun prokladkalar yoki viteslarni tanlang.

Hole Tolerance

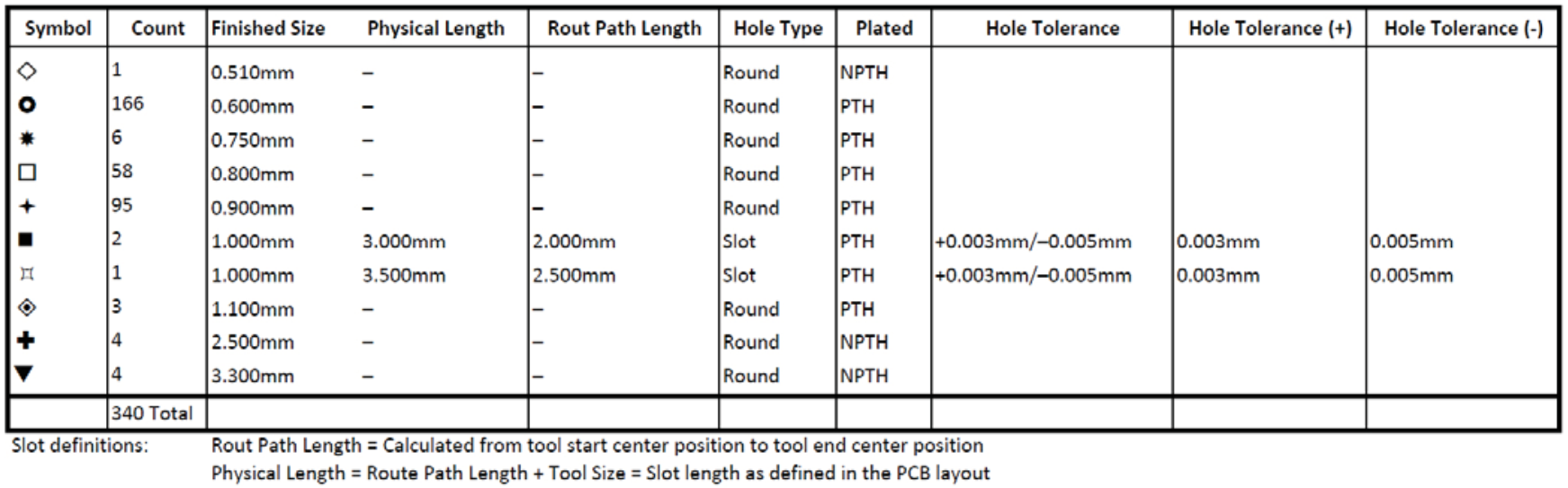

1-jadval Barcha teshikka chidamlilik ustunlarini ko'rsatadigan misol jadvali


Siz ularni teshikka chidamliligi bo'yicha ham guruhlashingiz mumkin. Burg'ulash belgilari dialog oynasidan (Burg'ulash jadvali dialog oynasida Burg'ulash belgilarini sozlash-ni bosing), Guruhlash-ni bosing va teshikka chidamlilik-ni tanlang.

Esda tutingki, prokladkalar va bo'laklarga teshikka chidamlilik ma'lumotlarini qo'shganda, agar "Saymoq ustuni" ustuni ostida guruhlangan barcha prokladkalar yoki viteslar bir xil teshikka chidamlilik atributiga ega bo'lmasa, teshikka chidamlilik qiymati * (yulduzcha) sifatida ko'rsatiladi.

Eslatma: Matkap jadvaliga ma'lumot qo'shgandan so'ng, "Matkap jadvali" dialog oynasidan chiqish uchun OK tugmasini bosishingiz kerak, aks holda o'zgartirishlaringiz saqlanmaydi.


Xulosa

Teshiklarning to'g'ri bardoshliligini ta'minlash PTH komponentlarini tenglikni to'g'ri o'rnatish uchun juda muhimdir. Altium Designer sizning tolerantlik spetsifikatsiyalaringizni ishlab chiqaruvchingizga osonlikcha etkazish uchun teshik o'lchami tolerantliklarining hujjatlarini soddalashtiradi.
