Dunyoning asosiy mintaqalarida PCB ishlab chiqarish qiymatining har xil turlarining nisbati va o'sish tendentsiyasi

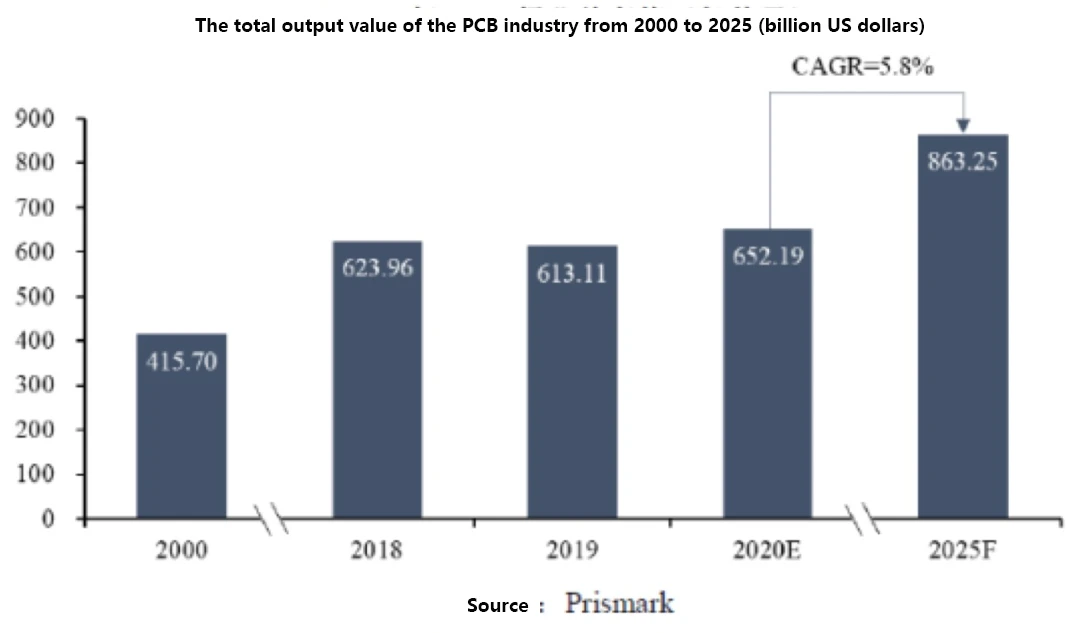

So'nggi yillarda mamlakatimiz iqtisodiyotining barqaror o'sishi va elektron axborot sanoatining farovonligini doimiy ravishda yaxshilash bilan mening mamlakatim PCB sanoati jadal o'sishni davom ettiradi. Maxsus jadval quyidagicha:

2021 yilda elektron axborot sanoatining jadal rivojlanishi 5G aloqa uskunalari, smartfonlar va shaxsiy kompyuterlar, VR/AR va taqiladigan qurilmalar, ilg'or yordamchi haydash va uchuvchisiz transport vositalari va boshqalar bilan ifodalanadi. Narxlar g'alaba qozonadigan qizil okeandan ko'k okeanga. yuqori sifat va yuqori texnologiya bilan boshqariladi. Dunyoning asosiy mintaqalarida turli xil PCB chiqish qiymatlarining nisbati quyidagicha:

1. Yuqori ko'p qatlamli taxta

Yuqori ko'p qatlamli taxtalar asosan yuqori darajadagi serverlar va 5G aloqa tayanch stantsiyalarida, shuningdek sanoat nazorati va tibbiy yordamda qo'llaniladi. U yorug'lik, nozik va kichik xususiyatlarni ta'qib qilmaydi va sxema va diafragma bo'yicha qat'iy dizayn yo'q, lekin mahsulot qatlamlari soni yuqori, asosan 24 ~ 3 0 qatlam, tekislash burg'ulash va orqa burg'ulash va yuqori nisbatli diafragmaning elektrokaplama texnologiyasi katta qiyinchiliklarni keltirib chiqaradi. Prismark prognoziga ko'ra, ko'p qatlamli taxtalar hali ham muhim bozor mavqeini saqlab qoladi va yuqori darajadagi ko'p qatlamli taxtalarning o'sish sur'ati o'rta va past darajadagi taxtalarga qaraganda yuqori bo'ladi. Ko'p qatlamli taxta sanoatining o'rtacha o'sish sur'atlaridan sezilarli darajada oldinda, mos ravishda 6,0 va 7,5 foizga yetishi kutilmoqda.

2. HDI

Elektron asbob-uskunalarni miniatyuralashtirish, albatta, PCB va komponentlarni miniatyura qilishdir. Komponentlarning o'lchami odatda miniatyura qilinadi. Misol uchun, SMD komponentlarining o'lchami (SMD) an'anaviy ravishda eng kichik 01005 spetsifikatsiya (0.4mm×0.2mm) va hozir mavjud. o'rnatishga teng bo'lgan 008004 spetsifikatsiyasi (0,25 mm × 0,125 mm) Ishg'ol qilingan maydon nisbati taxminan 1/2 ga kamayadi va tenglikni ulash simlari zichligi ikki barobar ortadi. Elektron asbob-uskunalar tomonidan PCBga berilgan joy kamayadi va tenglikni funktsiyasi kamaymaydi, balki ko'payadi. PCB ning rivojlanishi chiziqlar nozikroq, teshiklar kichikroq, qatlamlar soni ko'proq va qatlamlar nozikroq.

Yuqori zichlikdagi oʻzaro bogʻlanish (HDI) platalari 1- yoki 2-darajali oʻzaro bogʻlanishlardan 3- yoki 4-buyurtmalarni yigʻish va har qanday oʻzaro bogʻlanishlarga oʻtdi. HDI platasining chiziq kengligi/chiziq oralig'i va teshik orqali kichraytirishi tashuvchiga o'xshash taxta (SLP) deb ataladigan IC paketli tashuvchi plataga yaqin. Smartfonlar HDI platalarining asosiy qo'llanilishi sohasi bo'lib, 5G mobil telefonlarining ommalashishi bilan HDI platalari smartfonlarda yanada ommalashadi. Borgan sari yupqa va yupqa elektron mahsulotlar va diversifikatsiyalangan funktsiyalar tendentsiyasi ostida, HDI platalarining har qanday qatlami va shunga o'xshash tashuvchi platalar planshet kompyuterlari, aqlli taqiladigan qurilmalar, avtomobil elektronikasi, ma'lumotlar markazlari va boshqalar sohalarida ommalashishi va kirib borishini tezlashtiradi. HDI platalarining mashhurligi. O'sib borayotgan talab, katta bozor maydoni. Prismark ma'lumotlariga ko'ra, HDI taxtali bozori 2025 yilda 13,741 milliard AQSh dollarini tashkil etadi, 2020 yildan 2025 yilgacha o'sish sur'ati 6,7 foizni tashkil qiladi.

3. IC tashuvchi plata

IC qadoqlash substrati chipdagi integral mikrosxema va tashqi elektron kontaktlarning zanglashiga olib keladigan elektr o'zaro bog'lanish kanali bo'lib, IC sanoat zanjirini qadoqlash va sinovdan o'tkazishning asosiy tashuvchisi hisoblanadi. Asosiy texnologiya va ishlab chiqarish quvvati Tayvandagi yirik PCB ishlab chiqaruvchilari qo'lida. TPCA (Tayvan elektron kengashi assotsiatsiyasi) statistik ma'lumotlariga ko'ra, ushbu turdagi mahsulot Tayvandagi PCB ning umumiy ishlab chiqarish qiymatining taxminan 15,1 foizini tashkil qiladi va bu Tayvandagi to'rtinchi yirik PCB mahsulotidir.

IC qadoqlash substratlari yuqori zichlik, yuqori aniqlik, yuqori pin soni, yuqori mahsuldorlik, miniaturizatsiya va yupqalash xususiyatlariga ega va turli texnik parametrlarga nisbatan yuqori talablarga ega. Elektron o'rnatish texnologiyasining uzluksiz rivojlanishi va rivojlanishi PCB va uning substrat materiallariga funktsiya va ishlash nuqtai nazaridan yuqori va yangilangan talablarni qo'ydi. Qadoqlash materiallari segmentida sotishning eng katta ulushiga ega bo'lgan xomashyo sifatida IC qadoqlash substratlari ham IC qadoqlash sanoati bilan tez rivojlanadi. Prismark ma'lumotlariga ko'ra, IC qadoqlash substratlarining bozor hajmi 2025 yilda 16,194 milliard AQSh dollariga yetishi kutilmoqda, 2020 yildan 2025 yilgacha murakkab o'sish sur'ati 9,7 foizni tashkil etadi.

4. Qattiq moslashuvchan taxta

Qattiq moslashuvchan taxta egilish va katlama xususiyatlariga ega va keng ko'lamli dastur stsenariylariga ega. Avtomobil elektronikasi sohasida avtomobil qattiq moslashuvchan taxtalari engil vazn, oddiy tuzilish, qulay elektron ulanish va kuchli ishonchlilik afzalliklari tufayli yangi energiya vositalarida keng qo'llanilgan. Bundan tashqari, ba'zi AR/VR va boshqa taqiladigan qurilmalar ham ko'proq qattiq egiluvchan taxtalardan foydalanishni boshladilar.

5. Metall taglik

Elektron qurilmalarning yuqori konfiguratsiya zichligi va tezroq uzatish tezligi yuqori issiqlik hosil bo'lishiga olib keladi. Faol va passiv komponentlar, mexanik ulagichlar va issiqlik tarqalish komponentlari tenglikni o'rnatishga o'rnatiladi, bu esa tenglikni issiqlik tarqalishini boshqarishda jiddiy qiyinchiliklarga olib keladi. qiyinchilik. Komponentlarning joylashishini optimallashtirish, o'tkazgich kengligini oshirish va dizaynning boshida termal viteslardan foydalanishdan tashqari, eng yaxshi usul yuqori issiqlikka chidamli va issiqlik o'tkazuvchan substratlardan foydalanish, metall yadroli taxtalardan foydalanish va metall blokli konstruktsiyalarni joylashtirish yoki joylashtirishdir. Mis va alyuminiy asoslari bilan ifodalangan metall substratlar ishlab chiqarish texnologiyasida yutuqlarga erishdi va katta rivojlanish salohiyatiga ega bo'lgan ilovalarda asta-sekin ommalashdi.

Mening mamlakatim allaqachon dunyodagi eng yirik PCB ishlab chiqaruvchi hudud bo'lsa-da, u katta, ammo kuchli emas. Unda hali ham oddiy bir tomonlama, ikki tomonlama va ko'p qatlamli taxtalar kabi past darajadagi mahsulotlar ustunlik qiladi. Yuqori darajadagi ko'p qatlamli taxtalar, HDI taxtalari, IC qadoqlash substratlari, qattiq Moslashuvchan biriktiruvchi plitalar va metall substratlar kabi o'rta va yuqori darajadagi mahsulotlarning chiqish qiymati nisbatan past va mahsulotning umumiy tuzilishi Yaponiyadan ancha farq qiladi. va Tayvan. Sanoatning jadal rivojlanishi to'lqinida, doimiy innovatsiyalar va tadqiqot va ishlanmalar orqali biz ichki almashtirish orqali chiqarilgan dividendlarni yutib olishimiz mumkin.
