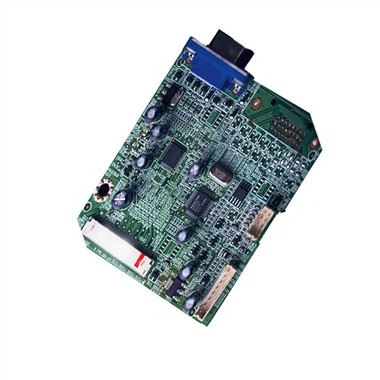

Avtomobil elektron platasining yig'ilishi

Mahsulot tafsilotlari

Modul:

Ishlash uchun asosiy talablarAvtomobil elektron platasining yig'ilishi

a. Yuqori ishonchlilik

Avtomobil ishonchliligi asosan ikki jihatdan kelib chiqadi: uzoq umr va atrof-muhitga chidamlilik. Birinchisi, normal ishlashi uning xizmat qilish muddati davomida kafolatlanishi mumkinligiga ishora qiladi, ikkinchisi esa, atrof-muhit o'zgarganda PCB funktsiyasi bir xil bo'lib qolishiga ishora qiladi.

b. Engil vazn va kichik o'lcham

Yengil, kichik avtomobillar energiyani tejash uchun yaxshi. Yengillik har bir ingredientning og'irligini kamaytirishdan kelib chiqadi. Misol uchun, ba'zi metall qismlar muhandislik plastik qismlari bilan almashtiriladi. Bundan tashqari, avtomobil elektronikasi ham, tenglikni ham kichiklashtirish kerak. Misol uchun, ECU (Elektron boshqaruv bloki) avtomobil ilovalaridagi hajmi 2000 yildan boshlab taxminan 1200 sm3 ni tashkil qiladi, 300 sm3 dan kamroq bo'lsa, to'rt marta kamayadi. Bundan tashqari, boshlang'ich o'qotar qurollar simlar orqali ulangan mexanik o'qotar qurollardan ichkarida PCB bo'lgan moslashuvchan simlar orqali ulangan elektron o'qotar qurollarga aylantirilib, hajmi va og'irligi 10 barobardan ko'proqqa qisqartirildi.

PCBlarni engillashtirish va miniatyuralashtirish zichlikning oshishi, maydonning qisqarishi, qalinligi va ko'p qatlamliligining qisqarishidan kelib chiqadi.

Ishlab chiqarish xususiyatlariAvtomobil elektron platasining yig'ilishi

(1) Yuqori chastotali substrat

Avtomobil to'qnashuvining oldini olish / bashoratli tormoz xavfsizligi tizimlari harbiy radar uskunasi sifatida ishlaydi. Avtomobil PCBlari mikroto'lqinli yuqori chastotali signallarni uzatish uchun mas'ul bo'lganligi sababli, past dielektrik yo'qotishlarga ega bo'lgan substrat umumiy substrat materiali PTFE bilan birga ishlatilishi kerak. FR4 materiallaridan farqli o'laroq, PTFE yoki shunga o'xshash yuqori chastotali matritsali materiallar burg'ulash jarayonida maxsus burg'ulash tezligi va besleme tezligini talab qiladi.

(2) Qalin mis PCB

Yuqori zichlik va yuqori quvvat va gibrid quvvat tufayli avtomobil elektronikasi ko'proq issiqlik energiyasini olib keladi va elektr transport vositalari ko'proq rivojlangan quvvat uzatish tizimlari va ko'proq elektron funktsiyalarni talab qiladi, bu esa issiqlik tarqalishi va yuqori oqim uchun yuqori talablarni qo'yadi. Talab qilish.

Qalin mis ikki qatlamli tenglikni yasash nisbatan oson, qalin mis ko'p qatlamli tenglikni yasash esa ancha qiyin. Kalit - qalin mis tasvirni chizish va qalin vakansiyani to'ldirish.

Qalin mis ko'p qatlamli PCB ning ichki yo'llari barcha qalin misdir, shuning uchun naqsh o'tkazuvchi fotoquritish plyonkasi ham nisbatan qalin bo'lib, bu juda yuqori aşınma qarshiligini talab qiladi. Qalin misning naqshli ishlov berish muddati uzoq bo'ladi va qalin misning to'liq yo'naltirilishini ta'minlash uchun ishlov berish uskunalari va texnik sharoitlar eng yaxshi holatda. Tashqi qalin mis simlarni ishlab chiqarishni amalga oshirayotganda, nisbatan qalin mis folga laminatsiyasi va qalin mis qatlamini naqshlash o'rtasidagi kombinatsiya birinchi navbatda amalga oshirilishi mumkin, so'ngra plyonkani bo'shliqqa yopishtirish mumkin. Naqshli qoplamaning quruq plyonka qarshiligi ham nisbatan qalin.

Qalin mis ko'p qatlamli PCBning ichki o'tkazgichi va izolyatsion substrat materiali orasidagi sirt farqi katta va oddiy ko'p qatlamli taxta laminatsiyasi qatronni to'liq to'ldira olmaydi, natijada bo'shliq paydo bo'ladi. Ushbu muammoni hal qilish uchun imkon qadar ko'proq qatronlar tarkibiga ega nozik prepreglardan foydalanish kerak. Ba'zi ko'p qatlamli PCBlarda ichki marshrutning mis qalinligi bir xil emas va mis qalinligida katta yoki kichik farqlar bo'lgan joylarda turli xil prepreglardan foydalanish mumkin.

(3) Komponentni joylashtirish

Yig'ish zichligini oshirish va komponentlar hajmini kamaytirish uchun, ko'milgan komponentlarga ega PCBlar mobil telefonlarda keng qo'llaniladi, ular boshqa elektron qurilmalar uchun ham talab qilinadi. Shu sababli, komponentli o'rnatilgan PCBlar avtomobil elektronikasida ham qo'llaniladi.

Bizning xizmatimiz

1. SMT va DIP bo'yicha tenglikni yig'ish

2. PCB sxemasi / tartibi / ishlab chiqarish

3.PCBA klon / o'zgartirish taxtasi

4. Ehtiyot qismlarni xarid qilish va xarid qilish

5. Qobiq dizayni va inyeksion kalıplama

6. Test xizmatlarining to'liq to'plami. Jumladan: AOI, funktsional test, elektron test, BGA testi uchun rentgen, 3D lehim pastasi qalinligi testi
