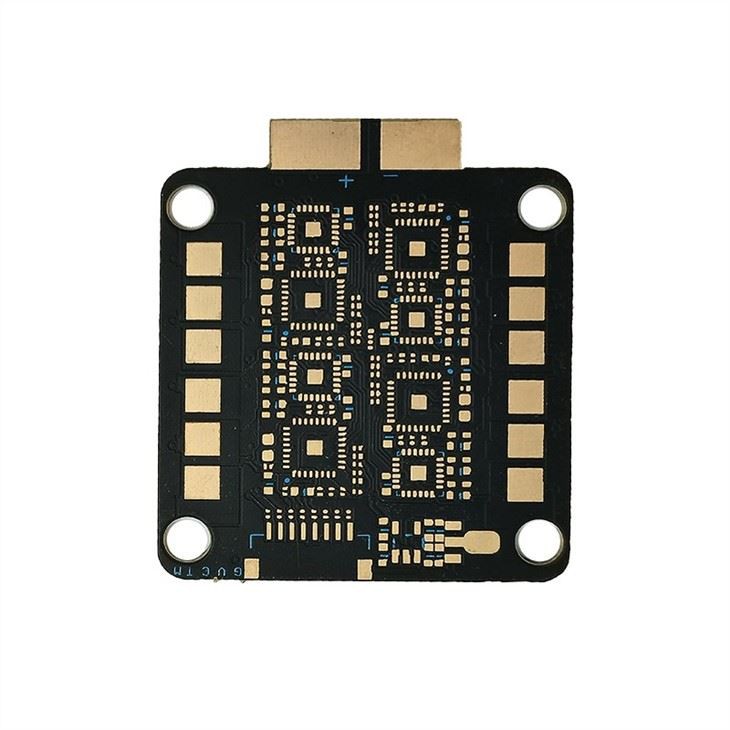

Keramika PCB sxemalari

Mahsulot detali

Model raqami: seramika PCB sxemalari

Turi: keramik pcb

Kelib chiqqan joyi: Xitoy

Tovar nomi: Beton

Asosiy material: Al2O3/AlN

Mis qalinligi:1-10oz

Kengash qalinligi:0.2mm - 2mm

Min. Teshik hajmi: {0}}.07mm±0.02mm

Min. Chiziq kengligi:0.075mm

Min. Satr oralig'i:0.075mm

Yuzaki pardozlash: nikel / oltin / kumush / palladiy, OSP

Kengash hajmi: moslashtirilgan

Qatlam:1-4Qatlam

Kalit so'zlar: keramik tolali taxta

Yetkazib berish: Kuryer

Material: Fr{0}}v0

Xizmat: 24 soat texnik xizmatlar

Seramika ko'p qatlamli taxtalarni ishlab chiqarish jarayoni bir martalik sinterlashning ko'p qatlamli usulini va qalin plyonkali ko'p qatlamli usulini o'z ichiga oladi.

1. Bir martalik sinterlash ko'p qatlamli usul

Keramika blankasi shtamplanadi va shakllanadi, Supero'tkazuvchilar qatlam bosiladi, laminatsiya yoki bosilgan izolyatsion qatlam hosil bo'ladi, shakli zımbalanadi, sinterlash amalga oshiriladi va qimmatbaho metall bilan qoplangan.

2. qalin plyonkali ko'p qatlamli usul

Seramika blankasi shtamplangan va shakllantirilgan, sinterlangan, bosilgan Supero'tkazuvchilar qatlam, sinterlangan, bosilgan izolyatsion qatlam, bosilgan Supero'tkazuvchilar qatlam va sinterlangan.

Seramika bosilgan elektron platalar asosan qalin plyonkali va yupqa plyonkali sxemalar va gibrid elektron platalar sifatida ishlatiladi, ular avtomobil dvigatellarini boshqarish davrlarida, video yozuvlar, VCD va boshqa qurilmalarda quvvat manbalari va isitish elementlari uchun elektron platalar sifatida ishlatiladi. Ushbu bosilgan taxtalarning aksariyati qarshilik va sig'im kabi komponentlarni o'z ichiga oladi, shuning uchun ular ko'p chipli elektron paketlar va elektr tyuner platalari sifatida ham ishlatilishi mumkin.

Nima uchun bizga keraksxemaseramika PCB:

FR-4 bilan solishtirganda yuqori quvvatli, yuqori oqim va yuqori ish haroratidagi qurilmalar uchun keramik PCBlar kerak bo'lishining ikkita asosiy sababi bor.

(1) Issiqlik tarqalishi:

Yuqorida aytib o'tilganidek, FR-4 yaxshi issiqlik o'tkazgich emas, balki yaxshi elektr izolyatoridir, shuning uchun u fanatlar va radiatorlar kabi faol sovutish elementlari bilan quvvatlanmaguncha issiqlikni o'z-o'zidan samarali ravishda tarqata olmaydi yoki o'tkaza olmaydi. Ishlash harorati 350 O C gacha.

(2) Issiqlik kengayish koeffitsienti (CTE)

Ikkinchi sabab - FR-4 substrat va uning o'tkazgich metalli (ya'ni mis) o'rtasidagi CTE nomuvofiqligi. Bu termal aylanish jarayonida issiqlikning notekis taqsimlanishiga olib keladi va tenglikni zaif qismlariga zarar etkazishi mumkin.

Seramika PCBlarning umumiy xususiyatlari:

(1) Favqulodda issiqlik o'tkazuvchanligi

(2) Yaxshi mexanik kuch

(3) Yuqori zichlikdagi o'zaro bog'lanish (HDI) seramika PCBda amalga oshirish oson

(4) CTE ning Supero'tkazuvchilar qatlamlari, izlari va komponentlari bilan muvofiqligi.

(5) kimyoviy korroziyaga qarshilik

(6) Yuqori chastotali ishlashni ta'minlang

Bizning afzalliklarimiz:

1. 18 yildan ortiq professional PCB va PCBA ishlab chiqaruvchisi.

2.Biz tenglikni bir tomonlamadan murakkab ko'p qatlamli tenglikni ishlab chiqarishimiz mumkin.

3. Professional muhandislik jamoasi.

4. Eng tez yetkazib berish vaqti!

5. Zo'r xizmat va tezkor javob.

6.Yuqori sifat nazorati tizimi.Kiruvchi sifat nazoratidan tortib, jarayondagi sifat nazorati va yakuniy sifat nazoratigacha..

7. Arzon narxlardagi ishlab chiqarish.

8. MOQ yo'q.
